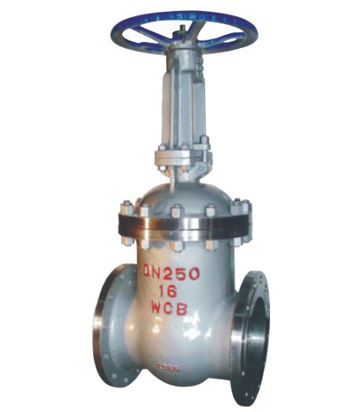

 閘閥 |
| 型號： | Z42H | 口徑： | DN100-DN500 |
| 壓力： | 10MPA | 材質： | 碳鋼 |
|
設計與制造 |
GB/T12234 JB/T3595 |
|
結構長度 |
GB/T12221 |
|
法蘭連接尺寸 |
GB9113 JB/T79 |
|
檢驗與試驗 |
JB/T3595 JB/T9092 |
|
壓力與溫度基準 |
JB/T3595 ANSI B16.34 |
產品性能規范
|
公稱壓力 |
100 | |
|
強度試驗 |
MPa |
15.0 |
|
密封試驗 |
11.0 | |
|
上密封試驗 |
11.0 | |
|
氣體密封試驗 |
0.6 | |
主要零件材料及使用范圍
|
產品型號 |
Z42Y-100 Z942Y-100 |
Z42Y-100V Z942Y-100V |
|
閥 體 |
WCB |
WC6/WC9 |
|
閥 蓋 |
WCB |
12Cr1MoV |
|
閥 桿 |
38CrMoAlA |
25Cr2MoV |
|
閘 板 |
25/WCB |
WC6/WC9 |
|
萬 向 頂 |
38CrMoAlA |
38CrMoAlA |
|
螺 栓 |
B7 |
25Cr2MoV |
|
適 用 介 質 |
水，汽，油品等 |
水，汽，油品等 |
|
最高工作溫度 |
425 ℃ |
550/ 590 ℃ |
主要連接尺寸，外形尺寸及重量
Z42H-100 Z42Y-100
Z42H-100V Z42Y-100V 型
|
公稱壓力 PN(MPa) |
公稱通徑 |
連 接 尺 寸 mm |
外 形 尺 寸 mm |
重量 Kg | |||||||||
|
D |
D1 |
D2 |
D6 |
b |
F1 |
f |
Z-d |
L |
W |
H | |||
|
10 |
100 |
265 |
210 |
172 |
150 |
38 |
4 ．5 |
3 |
8-30 |
350 |
360 |
575 |
88 |
|
125 |
310 |
250 |
210 |
176 |
42 |
4 ．5 |
3 |
8-34 |
400 |
400 |
725 |
168 | |
|
150 |
350 |
290 |
250 |
204 |
46 |
4 ．5 |
3 |
12-34 |
450 |
500 |
758 |
235 | |
|
200 |
430 |
360 |
312 |
260 |
54 |
4 ．5 |
3 |
12-41 |
550 |
600 |
898 |
338 | |
|
225 |
470 |
400 |
352 |
287 |
56 |
4 ．5 |
3 |
12-41 |
650 |
600 |
1028 |
521 | |
|
250 |
500 |
430 |
382 |
313 |
60 |
4 ．5 |
3 |
12-41 |
650 |
640 |
1049 |
558 | |
|
300 |
585 |
500 |
442 |
364 |
70 |
4 ．5 |
4 |
16-48 |
750 |
540 |
1208 |
686 | |
