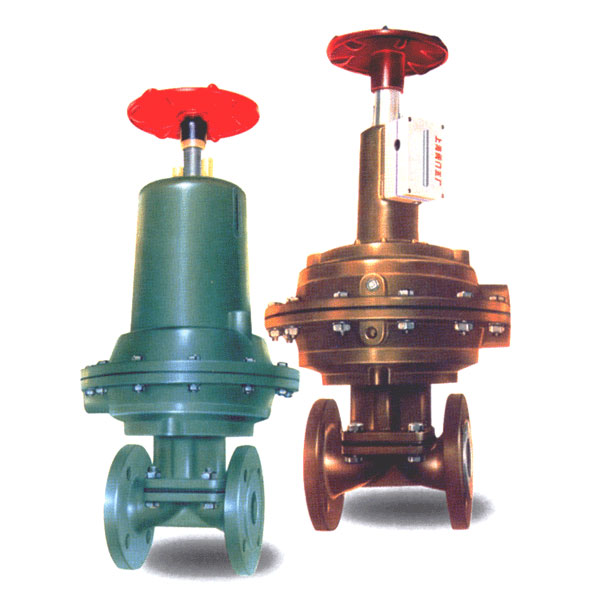

氣動襯膠隔膜閥

型號：EG6k41J－6、10 EG6B41J－6、10、

結構特點和作用原理

本系列氣動閥門及氣動執行機構均為引進、消化、吸收英國桑德斯（SAUNDERS）閥門公司專有技術的更新?lián)Q代產品。
隔膜閥與其它閥門最大的區別是采用獨特的無填料函的設計，因此杜絕了填料孔易于滲漏的弊端；由于隔膜的作用，可使腐蝕性介質與所有驅動部件處于完全隔離的狀態，從而根除了常規閥門“跑、冒、滴、漏”的通病。
本系列氣動隔膜閥以比較新穎的薄膜式氣動執行機構替代了傳統活塞式氣缸驅動的型式，因此排除了活塞與氣缸間因相對磨損而造成驅動失靈等缺陷，其使用壽命相應提高10-20倍。
與其它氣動閥門的另一個區別在于：有較大的互換性和選擇性。當不同運行條件下的管路壓力級有差異時，尚可選擇不同大小的氣動裝置，以達到與管路上的工況條件相適應，達到最理想的使用。

主要性能規范
氣動閥門在選定工作溫度時，應以隔膜材質的適用溫度而定。由于隔膜作為密封元件，因此本系列閥門的泄漏量為零。
本系列閥門由閥體、閥蓋、閥瓣、隔膜和氣動裝置等組成。并可根據不同的需求，附裝反饋信號、限位裝置或定WEI器等附件，以適應自控的需要。
常閉型或常開型氣動襯膠隔膜閥的開啟或關閉，是由氣缸輸入額定的氣壓推動操作薄膜而壓縮彈板簧，使閥桿作軸向運動時帶動隔膜上升或下降而達到的。當中斷或切換氣源時，由于彈簧的預緊力作用而使閥門恢復處于常閉或常開的位置。
