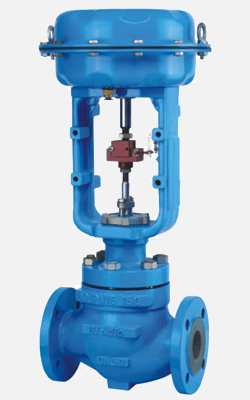

ZJHP型和ZJHM型氣動薄膜套筒調節閥按照開關方式的不同可分為氣關式和氣開式兩氣開式閥由反作用執行機構和閥組成，當輸入信號壓力由下限值改變?yōu)樯舷拗禃r(shí)，閥從全關到全開。它們分別如圖1（a）和圖1（b）所示。

氣動多彈簧薄膜執行機構高度矮、重量輕、裝校簡便。它由膜片、壓縮彈簧、托盤、推桿、支架、軸套、膜蓋等主要零件構成。膜片為較深的盆形，有效面積變化小，并采用優質橡膠，在-40℃至+85℃溫度下使用，操作如常。壓縮彈簧采用多根組合的形式。以減少高度、推桿的導向表面精細加工，提高硬度和降低粗糙度，達到減小回差和增加密封性的效果。反作用式執行機構采用O形密封圈型式，與推桿、軸套配合，結構簡單，密封可靠，通過正確的設計和精確的加工，本機構省去了壓縮彈簧的調節結構，可一次裝成，減小調正的麻煩。推桿與閥桿的連接采用開縫螺母，裝卸靈活。

低流阻直通單座閥和套筒閥結構簡單緊湊，并具有相當大的流量系數。本閥采用了直通單座無底蓋頂導向結構的閥體型式，體積小、重量輕、流道設計流暢，具有高效的特點。閥體和配管的連接形式采用凸面和凹凸面法蘭，適應不同的公稱壓力。閥體分普通型和高溫型兩種型式，用于不同的工作溫度。單座閥閥芯形式為上導向柱塞閥，套筒閥芯為圓柱型，由套筒的內圓導向，套筒經精密加工開出一定特性的窗孔。它們均具有精確的流量特性，符合IEC標準和國家標準規定的斜率偏差考核要求。標準型填料為聚四氟乙烯成型填料，根據現場使用要求還可選用柔性石墨特種填料。

特點：

氣動薄膜套筒調節閥采用套筒導向，壓力平衡型雙密封面、單密封面結構，是一種力平衡的調節閥，閥體結構緊湊，流體通道呈S流線型，優點為壓降損失小，流通量大，可調范圍廣，流量特性精度高。

閥  體

型    式：?jiǎn)巫�、雙座、套筒

公稱通徑：DN20-DN200

公稱壓力：ANSI150、300、600LB

                  JIS10、16、20、30、40K

                  PN1.6、2.5、4.0、6.4MPa

連接方式：法蘭：FF、RF、RJ和LG

法蘭標準: ANSI B16.5，JIS B2201

                  JB/T79.1 PN1.6MPa,JB/T79.2

                  螺紋：DIN、NPT、RC、BSP、G等

                  焊接：GB12224-89

密封面形式：PN16凸面、PN40、PN63、PN100為凹面

材    質：WCB、304、316、316L

上 閥 蓋：標準型（-20℃～+200℃）

                 低溫型（-60℃～-196℃）

                 散熱型（-40℃～450℃）

波紋管密封型

壓蓋形式：壓板式

填    料：V型氟四氟乙稀、柔性石墨

閥內組件

閥芯形式：壓力平衡型式

閥芯閥座：雙座柱塞型閥芯，金屬密封、等百分比特性、線性特性(LC)

流量特性：等百分比、線性、快開

執行機構

形    式：多彈簧式薄膜執行器

作用形式：正作用、反作用

膜片材質：丁晴橡膠夾增強滌綸織物

彈簧范圍：20～100KPa、40～200KPa、80～240KPa,

供氣壓力：0.14，0.16，0.28，0.40MPa

作用形式

氣關式FO（配正作用執行機構）當氣源故障時，執行機構彈簧將閥打開

氣開式FC（配反作用執行機構）當氣源故障時，執行機構彈簧將閥關閉

附件（根據要求配置）

電氣定位器、空氣過濾減壓閥、手輪機構、限位開關、電磁閥、保位閥及其它

  ZJHP型和ZJHM型氣動調節閥外形尺寸表                      單位：mmG3/4″
